坩埚制铁过程总结

• 纯铁熔点：≈1538℃
• 普通生铁（含碳约 4%）：≈1130–1150℃
• 加 “黑土” 后：可降到约950℃

一、为什么生铁能从 1538℃降到 1130℃？（碳的作用）

1. 合金熔点普遍低于纯金属纯铁原子排列规整，要破坏晶体结构需要很高温度；混入碳原子后，晶格被打乱，结构更容易 “松散、熔化”，熔点自然下降。
2. 含碳 4.3% 时达到最低共熔点：≈1148℃这是铁‑碳体系的共晶点：
   • 含碳 0%（纯铁）：1538℃
   • 含碳 2–4%（生铁）：1130–1200℃
   • 含碳 4.3%：≈1148℃（最低）

二、黑土助熔：再从 1130℃降到 950℃，原理是什么？

1. 核心机制：磷（P）大幅降低熔点 + 形成低温共晶渣

• 黑土带入大量磷，使铁中磷含量提高到 **≈6%**。
• 磷是极强的熔点降低剂：
  • 普通生铁（含 P≈0.1–0.5%）：≈1130℃
  • 高磷生铁（含 P≈6%）：可低至950℃左右。

1. 磷原子渗入铁晶格，进一步破坏结构，让熔化更容易；
2. 形成 “铁‑碳‑磷” 三元低熔点共晶体系，在 950℃左右就出现大量液相，包裹、溶解更多铁，让整体在 950℃即可 “流淌成铁水”；
3. 黑土里的硅酸盐、腐殖质同时起到造渣 + 助熔作用：生成低熔点炉渣（≈800–900℃），先熔化、流动，再把固态铁 “泡软、熔解”，类似 “盐融冰”。

2. 古人的直观效果（坩埚 / 土炉里）

• 不加黑土：1100℃以上才出铁水，古代炉子勉强够、易冻炉；
• 加黑土：950℃左右就出流动铁水，炉子更容易烧到、更稳、出铁率更高。

3. 一句话总结黑土原理

三、简单串一遍

• 纯铁：1538℃，古代达不到；
• 加碳（木炭）→生铁：≈1130℃，古代勉强能炼；
• 再加黑土（高磷）→高磷生铁：≈950℃，古代轻松炼、流动性好、好铸造。

一、先把温度说清楚（你最疑惑的地方）

1. 纯铁（熟铁）熔点：1538℃没有碳、没有磷，古代土炉根本达不到这个温度，所以不可能直接熔化纯铁。
2. 铁矿石（氧化铁）要多少度才能 “变成铁”？铁矿不是熔化，是被碳还原：
   • 还原温度：≈800–900℃（碳把氧化铁→金属铁）
   • 熔化温度：还原出的铁必须溶碳才会熔化：
     • 含碳 4%（生铁）：≈1130℃
     • 再加黑土（高磷）：≈950℃（润城核心）
3. 关键结论古代不需要把 “铁矿熔化”，而是：低温还原（800–900℃）→ 渗碳 + 磷 → 低熔点生铁（950–1130℃）熔化流出。

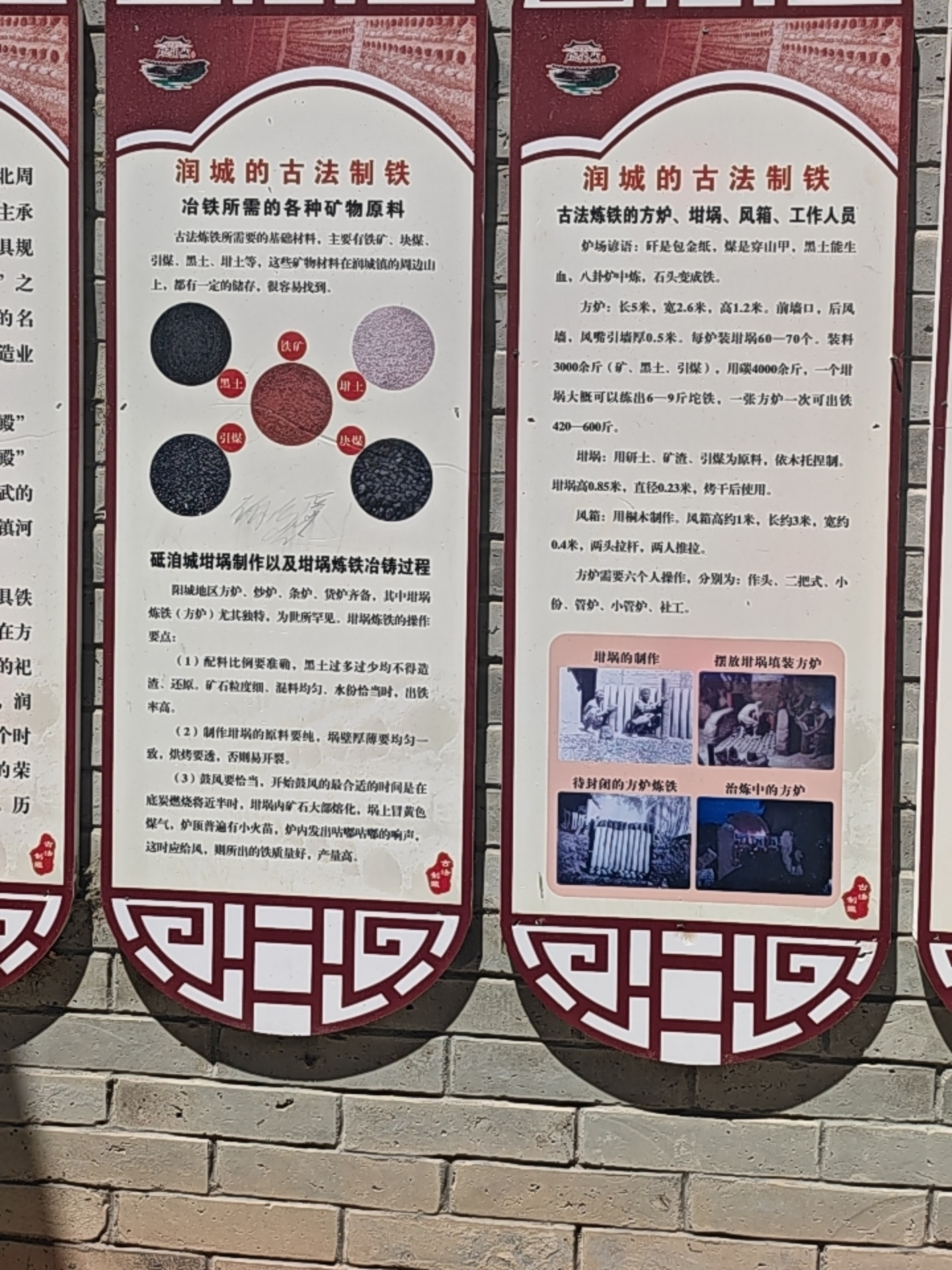

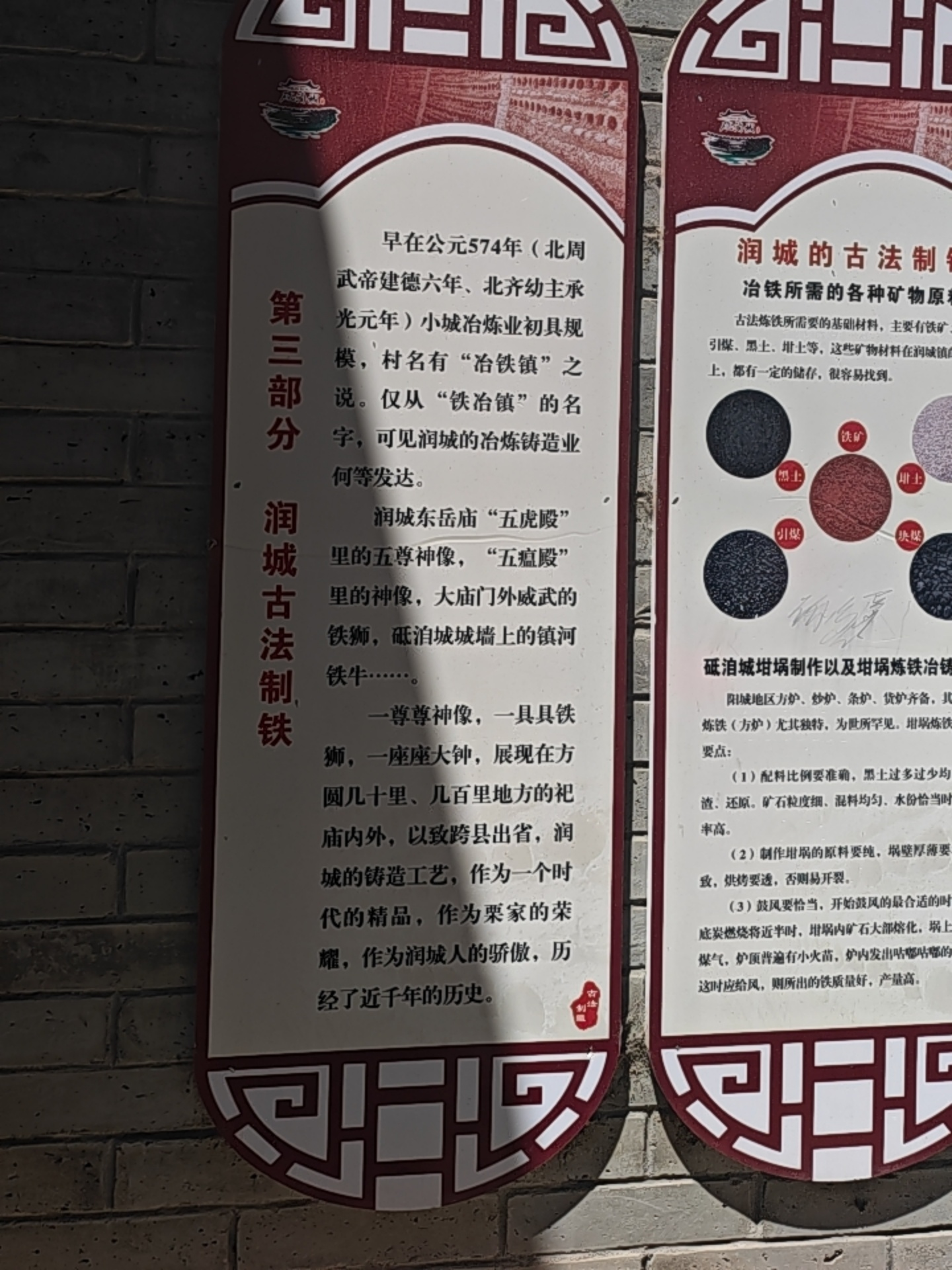

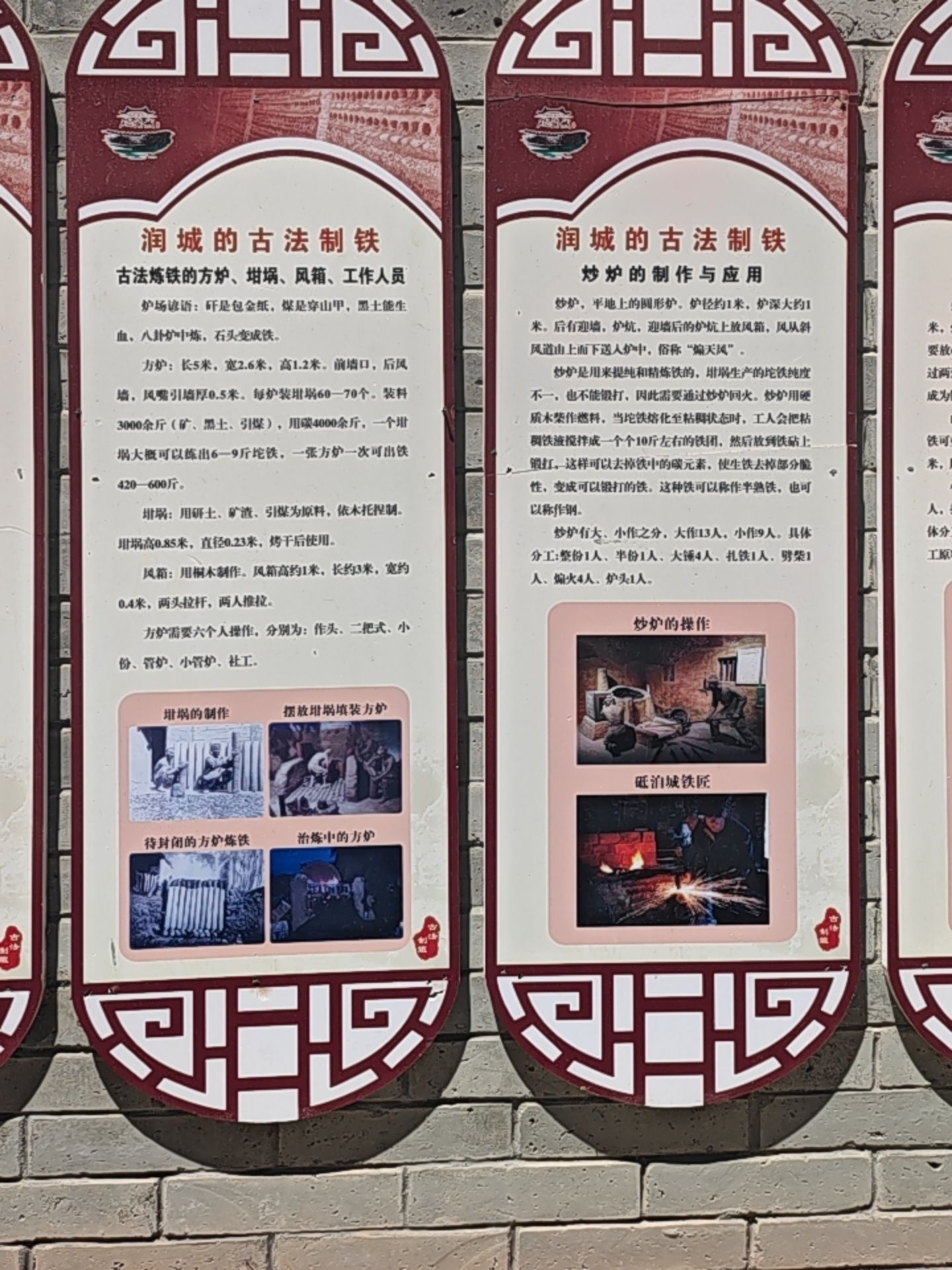

二、润城坩埚制铁（阳城 / 砥洎城）到底独特在哪？

1. 工艺本质：外热式、封闭坩埚、一步炼生铁

• 西方（欧洲 / 西亚）：块炼铁（Bloomery）敞口炉、木炭 + 铁矿直接烧，1000℃左右，只能得到海绵状熟铁（不熔化），需反复锻打去渣，炼不出液态生铁。
• 中国润城：焖铁法（坩埚炼铁）

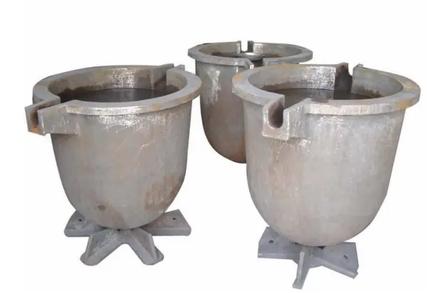

  • 耐火泥坩埚（耐 1200℃+）
  • 坩埚内装：铁矿粉 + 无烟煤（碳） + 黑土（磷 / 助熔）
  • 坩埚外：围满煤炭燃烧加热（外热）
  • 封闭环境：不与外界空气接触，还原充分、渗碳稳、磷不流失

2. 核心配方：黑土（高磷）+ 碳 = 950℃出铁水

• 黑土：当地天然黑色泥土，含磷酸铁、腐殖酸、硅酸盐
• 作用：
  • 强降熔点：磷把生铁熔点从 1130℃→950℃
  • 造渣助熔：硅酸盐形成低熔点炉渣（≈850℃），先熔化 “泡软” 铁，促进流动
  • 脱硫护碳：封闭坩埚 + 黑土，减少硫污染，碳不被烧光

3. 炉子简单、门槛低、可批量

• 方炉（土筑）：一次放60–300 个坩埚
• 温度：950–1050℃（双动风箱轻松达到）
• 时间：2–3 天一炉，出液态生铁，直接浇铸农具 / 铁锅

三、它怎么把铁矿炼出来？（完整过程）

1. 备料：铁矿敲碎→筛细；无烟煤磨粉；黑土晒干碾碎
2. 装坩埚：一层矿 + 一层煤 + 一层黑土，压实（比例≈10:1:1）
3. 装炉：坩埚竖放方炉内，间隙填煤；炉门封泥，留风口
4. 点火鼓风：烧 24–48 小时，炉外煤燃烧→坩埚壁导热→内部 950℃+
5. 反应（坩埚内）：
   • 800℃：碳还原氧化铁 → 金属铁（固态）
   • 900℃：铁溶碳 → 生铁（含碳 4%）
   • 950℃：磷 + 碳 + 铁 → 低熔点铁水（流动）
6. 出炉：破坩埚，倒出铁水→铸造成型

四、和西方的根本不同（为什么西方做不到）

1. 技术路线
   • 中国（润城）：低温还原 → 渗碳 + 磷 → 液态生铁（950℃）→ 铸造（公元前 4 世纪成熟）
   • 西方：高温块炼 → 固态熟铁 → 锻打（公元 14 世纪前无生铁）
2. 三大差距
   • 温度门槛：西方炉温≈1000℃，只能块炼；中国用黑土 + 封闭坩埚，950℃出铁水
   • 鼓风：中国双动活塞风箱（连续送风，高温）；西方单动风箱（断续，低温）
   • 耐火材料 + 坩埚：中国制陶 / 青铜技术成熟，耐温 1200℃+ 坩埚普及；西方缺乏
3. 结果
   • 中国：战国后铁器全民普及，农具 / 兵器 / 炊具全用生铁，支撑农业革命
   • 西方：中世纪铁极贵，农具多木 / 石，生产力长期落后

五、一句话总结

• 纯铁熔点 1538℃，古代达不到；
• 铁矿 800–900℃被碳还原成铁；
• 润城用坩埚 + 碳 + 黑土（磷），把铁熔点压到950℃，直接炼出液态生铁；
• 西方无坩埚、无黑土、无连续风箱，只能块炼熟铁，落后中国近 2000 年。

一、核心技术突破与时间领先

1. 铁器最早出现（公元前 14 世纪左右）河北藁城商代中期的铁刃铜钺，证明中国至迟在公元前 14 世纪就已发现并使用天然陨铁，将铁应用于工具制造，是世界早期铁器应用的重要实证。

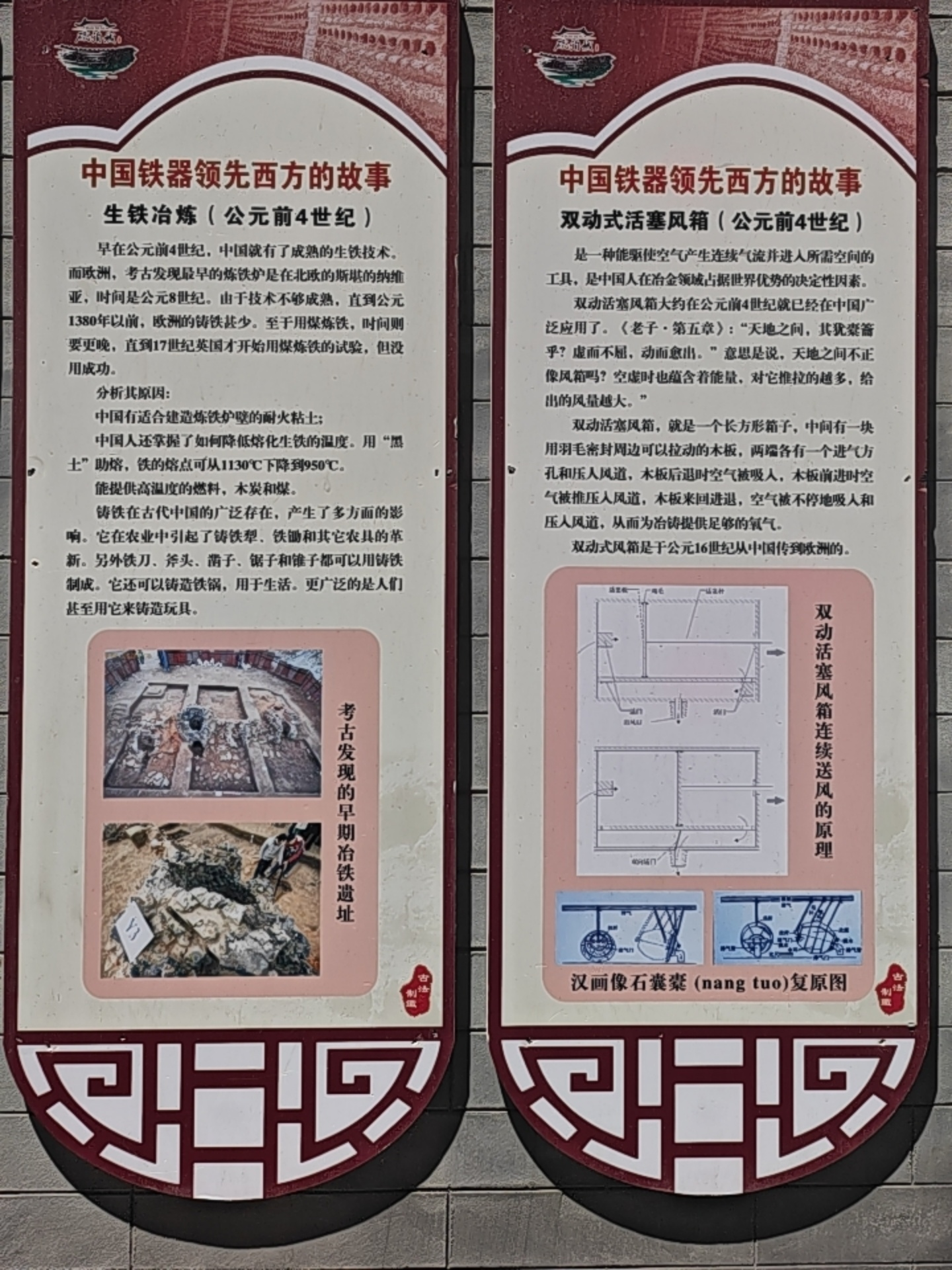

2. 生铁冶炼技术（公元前 4 世纪）中国在公元前 4 世纪就已掌握成熟的生铁冶炼技术，而欧洲直到公元 14 世纪才使用生铁，17 世纪才开始尝试煤炭炼铁。领先的关键在于：
   • 适配的耐火材料、降低熔点的 “黑土” 助熔技术，让生铁熔点从 1310℃降至 950℃。
   • 生铁的普及推动了农具、兵器、炊具甚至玩具的大规模铸造。
3. 双动式活塞风箱（公元前 4 世纪）中国发明的双动活塞风箱，可连续送风，大幅提高炉温，是古代冶铁业的 “黑科技”，也是中国冶铁占据世界优势的决定性因素。这一技术直到公元 16 世纪才传入欧洲。

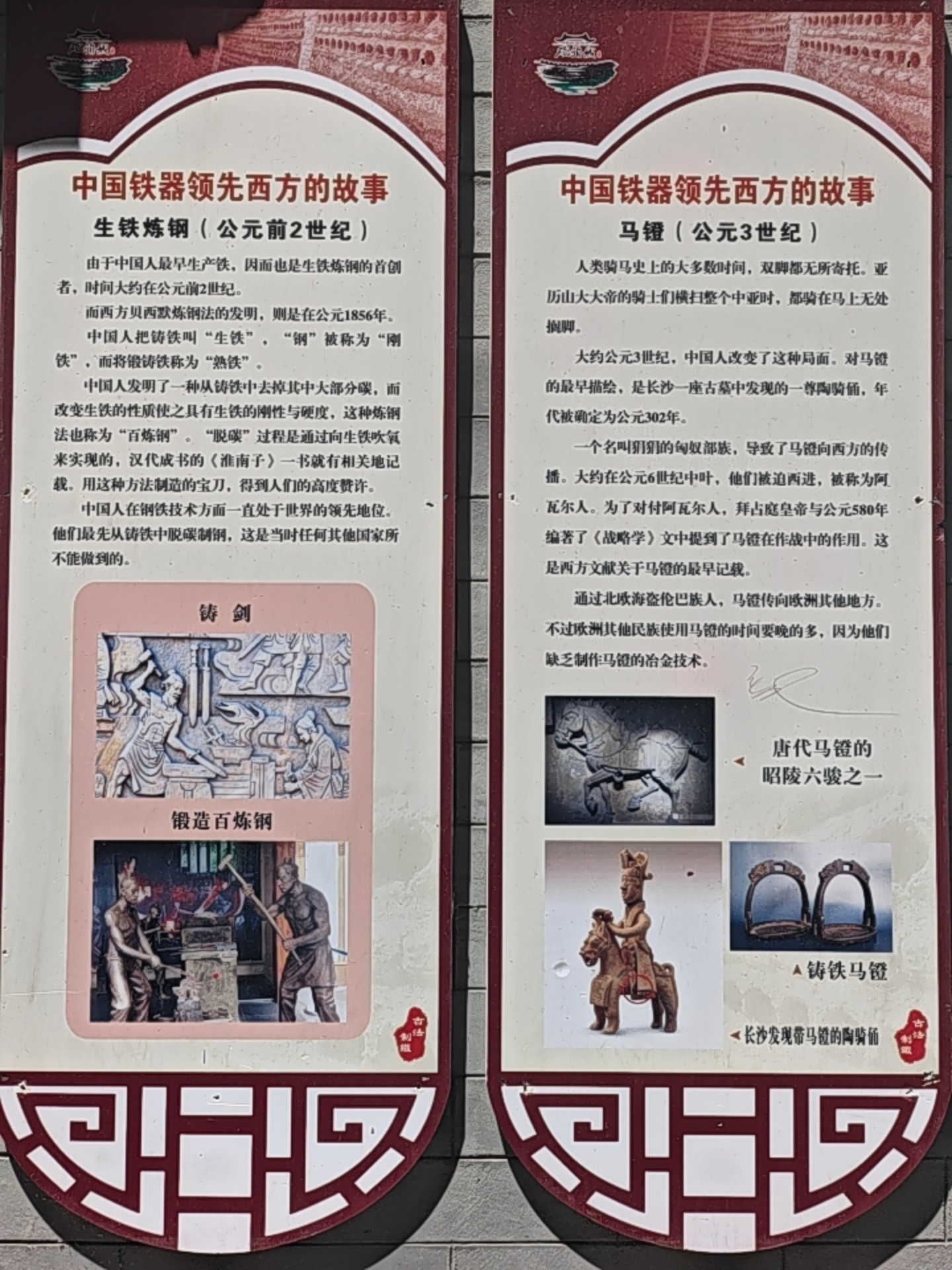

4. 生铁炼钢（公元前 2 世纪）中国首创从生铁中脱碳炼钢的技术（“百炼钢”），能将生铁转化为兼具韧性与硬度的钢材。西方直到公元 1856 年贝塞麦转炉炼钢法发明后，才实现规模化炼钢，中国领先了近 2000 年。

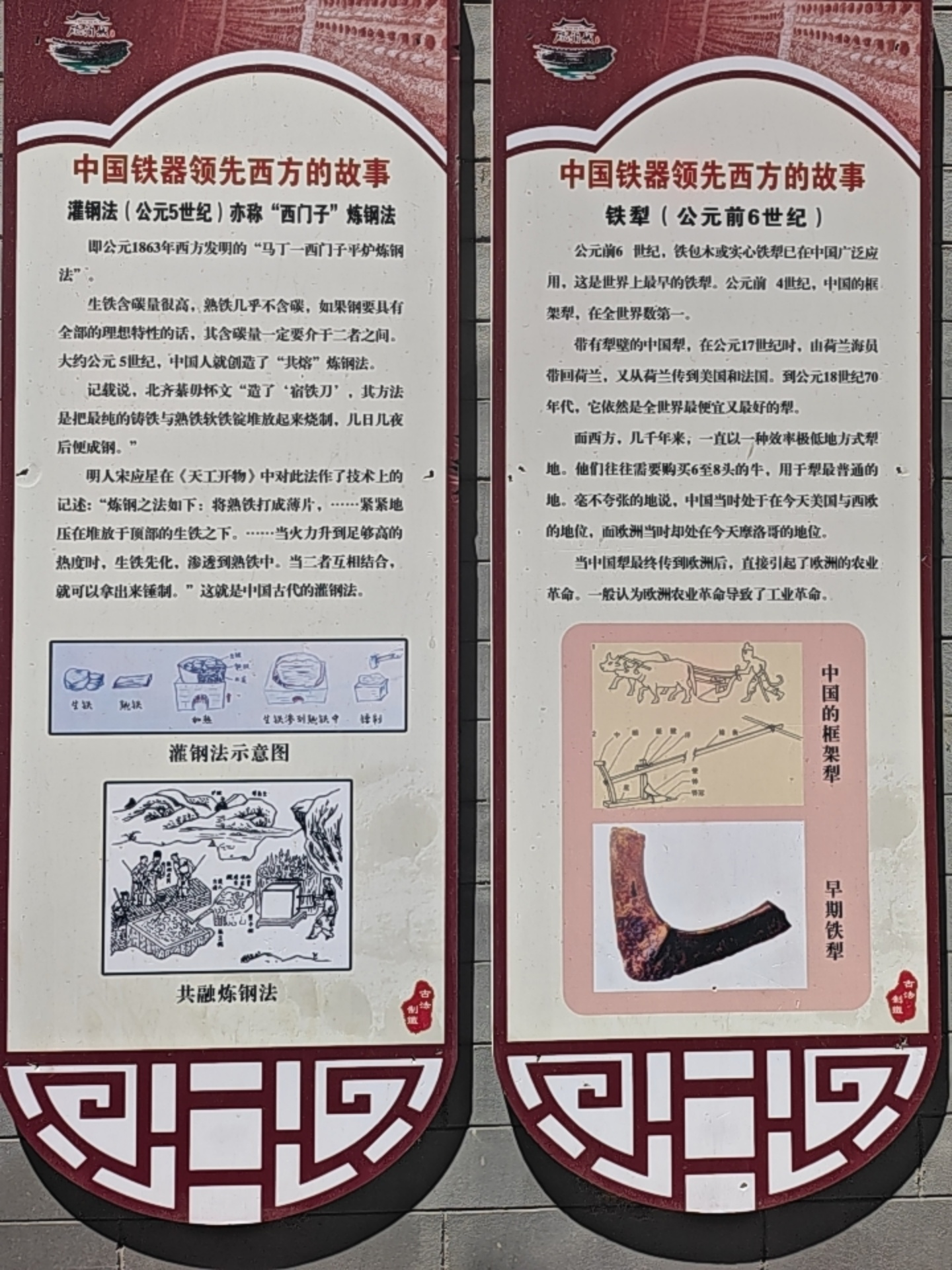

5. 灌钢法（公元 5 世纪）又称 “生熟和合炼钢法”，将生铁与熟铁叠放共熔，利用生铁的碳渗透到熟铁中，直接炼成优质钢。这种技术比西方 1863 年的马丁 - 西门子平炉炼钢法早了 1300 多年，是古代最高效的炼钢工艺之一。

二、关键发明与社会影响

1. 铁犁与框架犁（公元前 6 世纪）公元前 6 世纪，中国已广泛使用铁包木或实心铁犁，是世界最早的铁犁；公元前 4 世纪发明的框架犁，更是当时世界最先进的农具。欧洲直到 17 世纪才引入这种犁，在此之前，欧洲的犁地效率极低，普通耕地需要 6-8 头牛，而中国的犁仅需 2 头牛即可完成。中国犁的传入直接引发了欧洲的农业革命，为后续工业革命奠定了基础。
2. 马镫（公元 3 世纪）中国是世界上最早发明马镫的文明（长沙晋墓出土的陶骑俑，证明公元 3 世纪已有马镫）。马镫彻底改变了骑兵作战方式，让骑兵的战斗力大幅提升。这一技术经匈奴部落、阿瓦尔人西传，公元 6 世纪传入欧洲，深刻影响了中世纪的军事格局。

三、古代冶铸的巨大成就

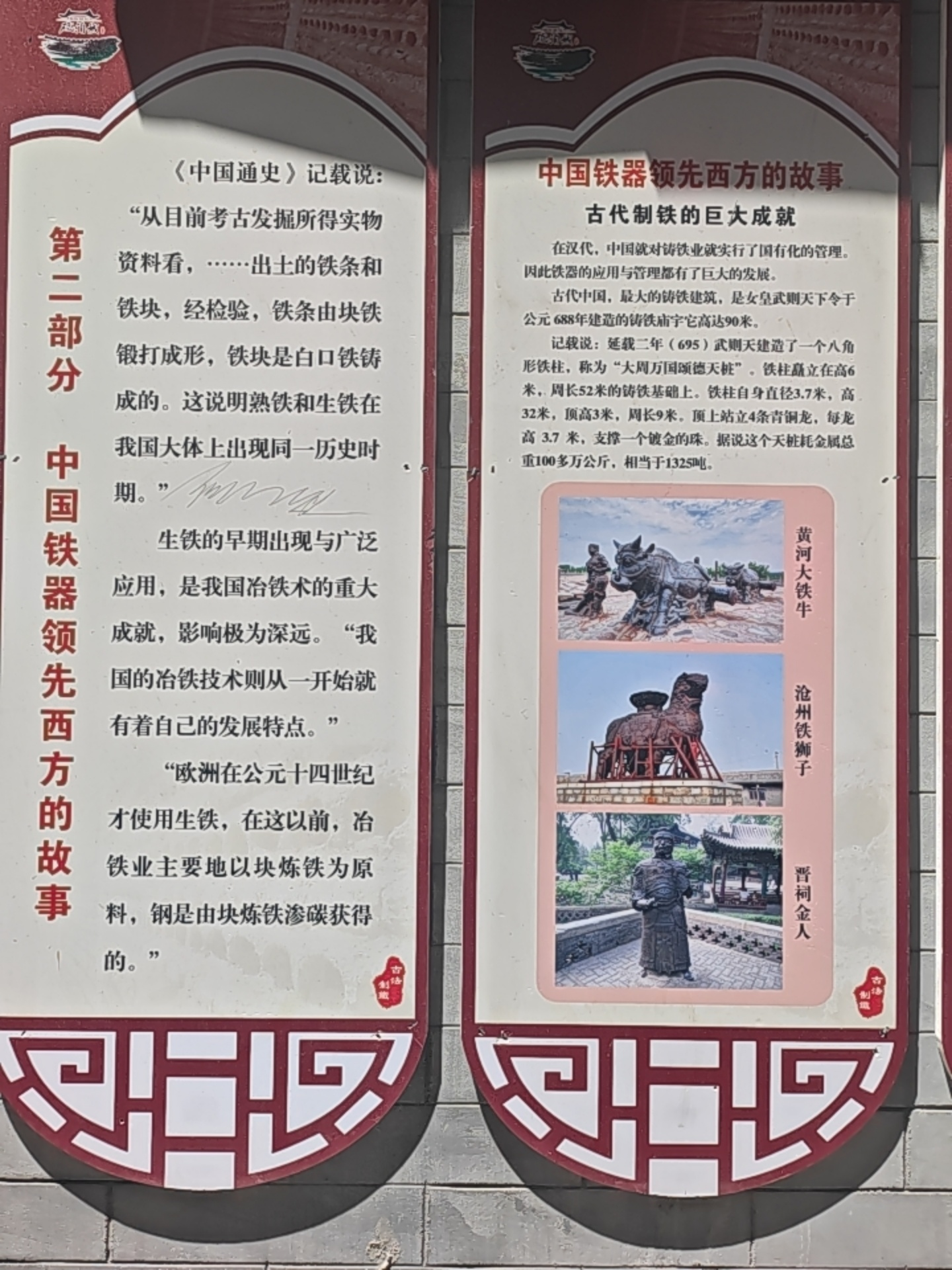

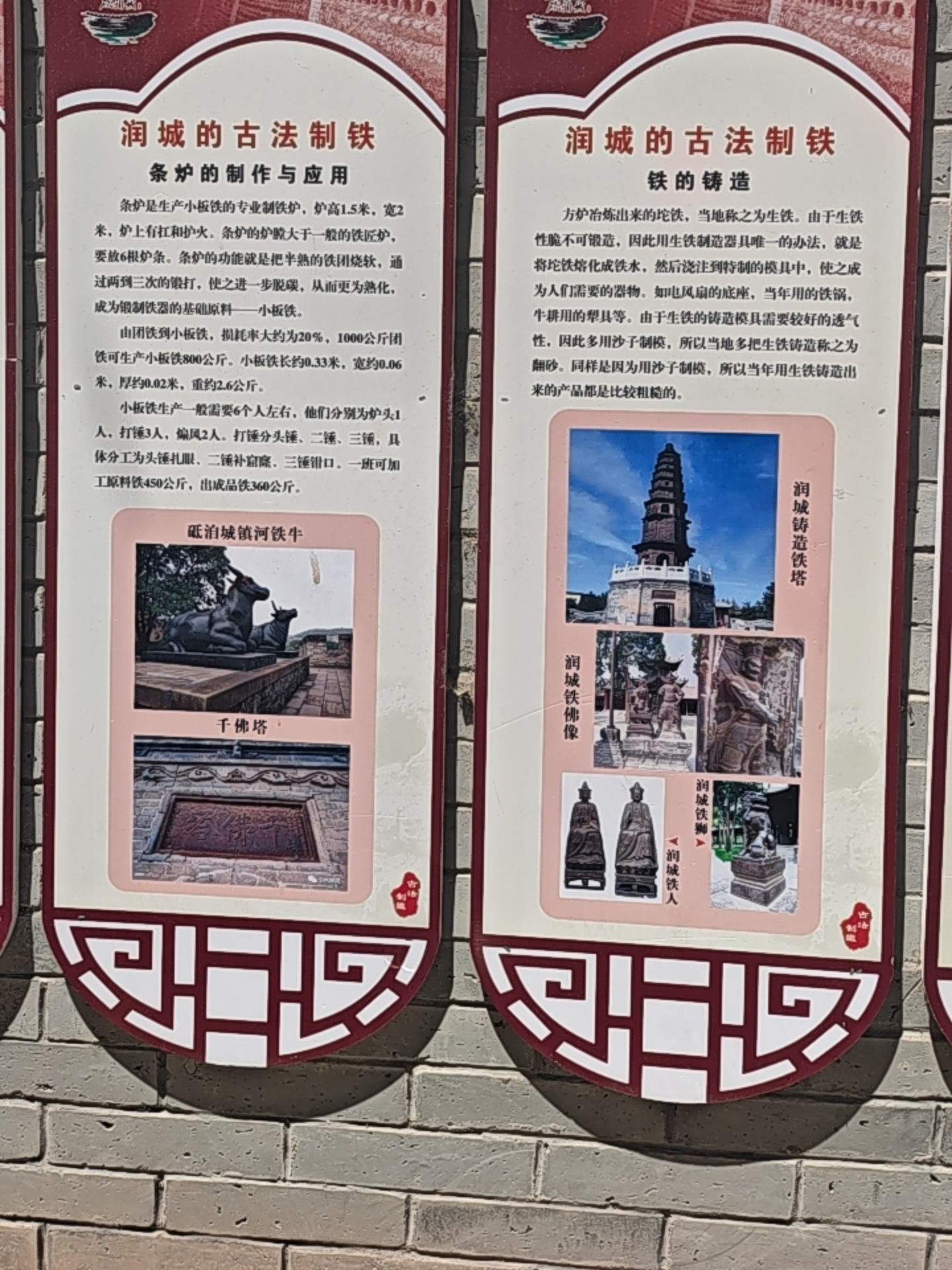

1. 规模化冶铸能力汉代已实现冶铁业的国有化管理，铸造技术达到巅峰。唐代武则天时期建造的 “大周万国颂德天枢”，总重达 1325 吨，是古代世界最大的铸铁建筑之一。此外，沧州铁狮子、黄河大铁牛、晋祠金人等巨型铸铁器物，都证明了中国古代远超同期世界的冶铸规模与工艺水平。

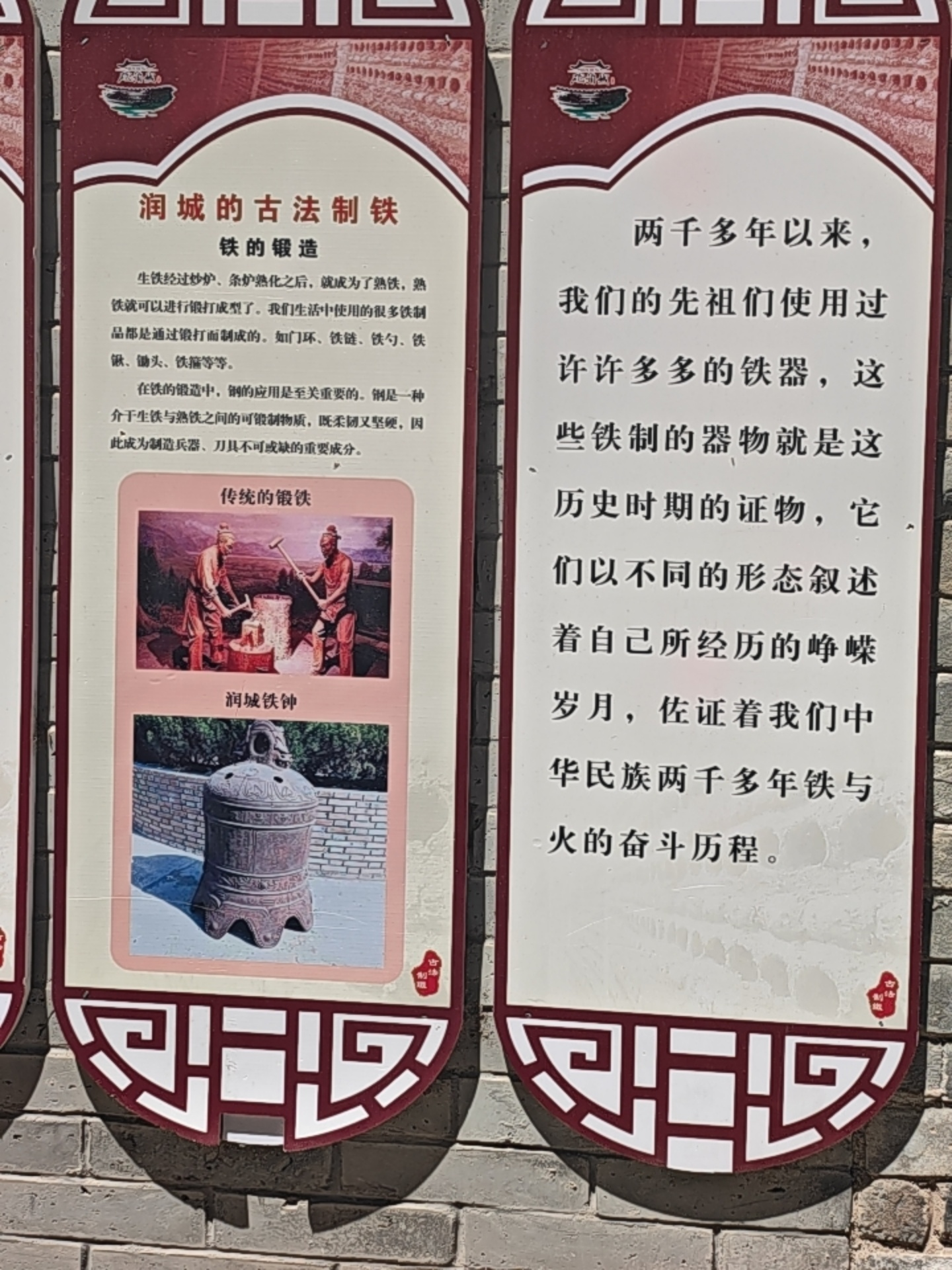

2. 铁器的普及与社会变革战国中期后，铁器已普及到生产各领域，农具（犁、锄、镰）、手工工具（斧、凿、锥）全面取代青铜、石木工具，推动了农业生产力的飞跃，成为战国经济繁荣与百家争鸣的物质基础。

四、历史脉络总结
